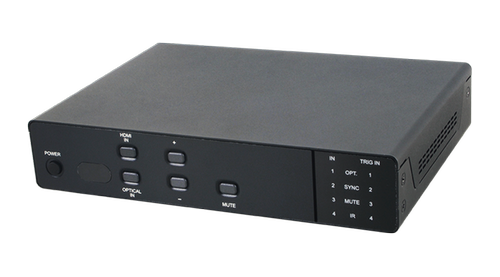

Cypress CDPS-UH4H1HFS коммутатор 4x1 сигналов HDMI разрешений до 4K2K/60 (YUV 4:2:0), объединенный с контроллером системы управления. Позволяет переключаться между 4-мя источниками сигнала HDMI для отображения на 1-м дисплее. Технология FST уменьшает время переключения между входами. Встроенный контроллер системы управления AV-оборудованием (ИК, RS-232, Ethernet, триггерные входы, релейные выходы) и стереоусилитель с выходом на громкоговорители.
Технические характеристики
| Входы |
4 – HDMI, тип A (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) 4 – триггерные, клеммный блок 2 – RS-232, клеммный блок |
| Выходы |
1 – HDMI, тип A (розетка) 1 – акустический, разъемы 2xBanana (розетка) 5 – ИК, разъемы miniJack 3,5 мм (розетка) 4 – релейный, клеммный блок |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем miniJack 3,5 мм (розетка) 1 – USB (сервисный), тип A (розетка) |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K, 60 Гц |
| Скорость передачи данных | до 115200 бит/с |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Защита от электростатики | ±8 кВ (воздушный разряд), ±4 кВ |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 10…90 % (без конденсации) |
| Питание | 24 В, 3,75 А |
| Потребляемая мощность | 60 Вт |
| Габаритные размеры (ШxГxВ) | 219 x 176,5 x 45 мм |
| Масса | 1,4 кг |
