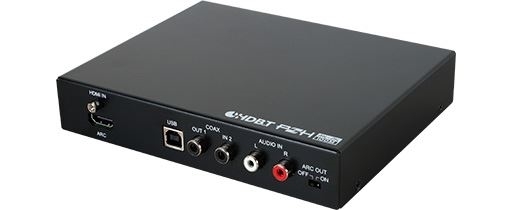

Cypress CH-1601TX передатчик сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0) с поддержкой 3D, аудио, USB 2.0, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления в витую пару. Имеет порт USB для обмена информацией с компьютером или приемником. Длина линии передачи по одному кабелю витой пары до 100 м для кабелей CAT6/7, до 90 м при использовании кабеля CAT5e. Технология HDBaseT 2.0.
Технические характеристики
| Входы |
1 – HDMI тип А 1 – цифровое аудио S/PDIF, (RCA) 1 – аудио стерео, (2xRCA) 1 – ИК, разъем miniJack 3,5 мм |
| Выходы |
1 – витая пара HDBaseT, (RJ45) 1 – цифровое аудио S/PDIF, (RCA) 1 – ИК, miniJack 3,5 мм |
| Порты |
1 – Ethernet, (RJ45) 1 – RS-232, (D-Sub DE9) 1 – USB (сервисный) тип B |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K/60 |
| Максимальная длина кабеля HDMI |
10 м — 1080p (12 бит) 5 м — 4K2K |
| Удлинение по витой паре |
100 м — до 1080p/60, 36 бит, 3D (≤5,3 Гбит/с или 225 МГц) по кабелю CAT5e/6/7 100 м — 4K/30 (>5,3 Гбит/с или 225 МГц) по кабелю CAT6/7 90 м — 4K/30 (>5,3 Гбит/с или 225 МГц) по кабелю CAT5e |
| Спецификации HDBaseT | 2.0 |
|
Скорость передачи данных последовательного интерфейса |
до 115200 бит/с |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Индикация | питание |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 48 В, 0.83 А (PsE) |
| Потребляемая мощность | 19 Вт |
| Габаритные размеры (ШxГxВ) | 165 x 141 x 33 мм |
| Масса | 0,624 кг |
